出   征

作为国内电力检测领域头部企业，宏博测控依靠专业技术团队、高端自研产品和二十年电力检测经验，

一直以反应快捷、团队专业、服务一流而闻名业内。此次，宏博相关技术负责人亲赴豫西某地，

帮助解决某变电站高压室局放异常问题。

宏博团队出征

源   起

4月，宏博测控检测团队前往豫西，对部分区（县）所有变电站的35kV、10kV开关柜开展局放带电检测，

在某变电站10kV高压室发现其中一排开关柜的暂态地电压局放信号存在异常，怀疑存在高水平内部放电；

用超声波复核，发现柜内的缝隙处没有明显的放电特征声波，于是反馈总部，希望采用其他更有效的方式判断故障点。

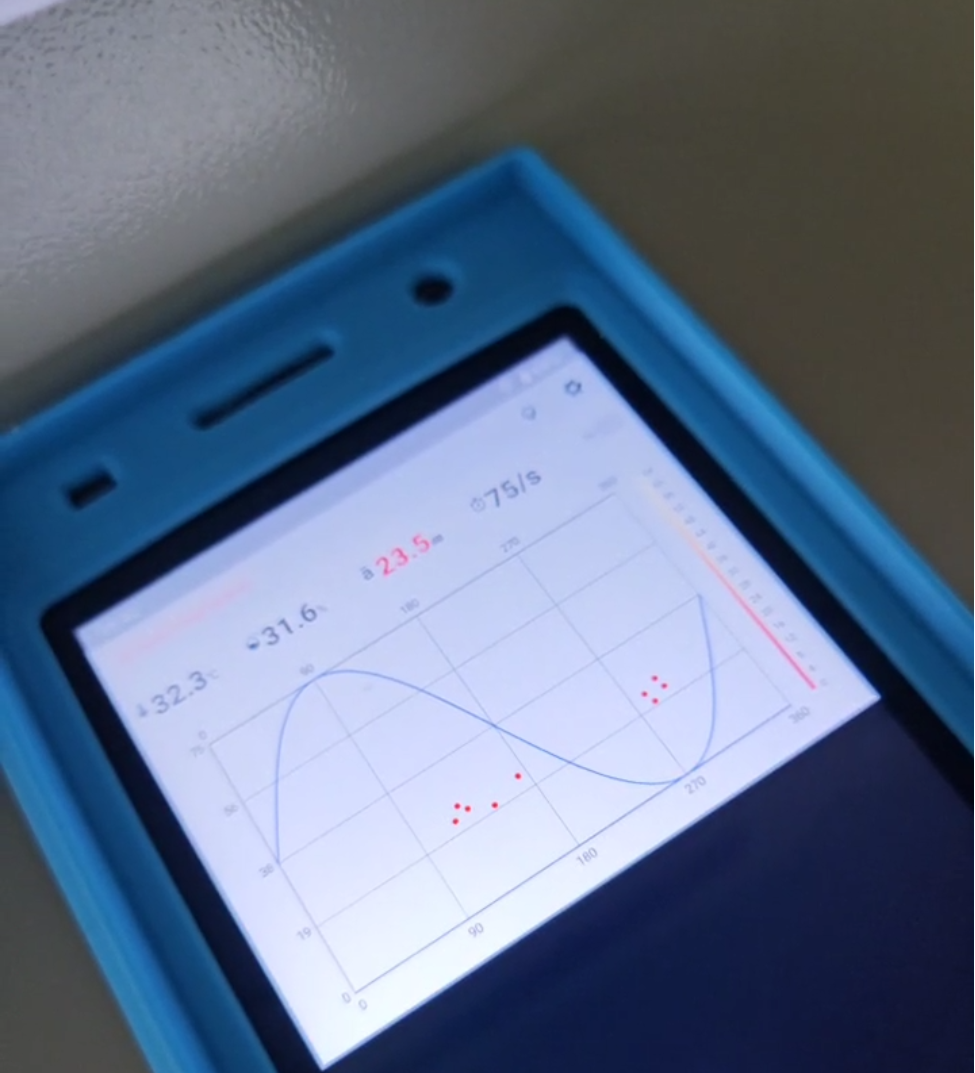

 宏博自研产品HB-T50综合巡检仪示波图

排    查

4月24日上午，宏博测控技术人员携带宏博HB-T50、宏博HB-P19等高精尖仪器紧急驱车赶往检测现场。

在对所有的开关柜进行复测过程中，宏博团队发现高压室内3排柜子的前中、前下、后上、后中、后下的幅值均在25dB以上，

且波形上有明显的局放特征，脉冲计数呈现50或100的倍数关系。其中麻102柜（#2主变进线柜）后上的测量值最大，高达57.5dB。

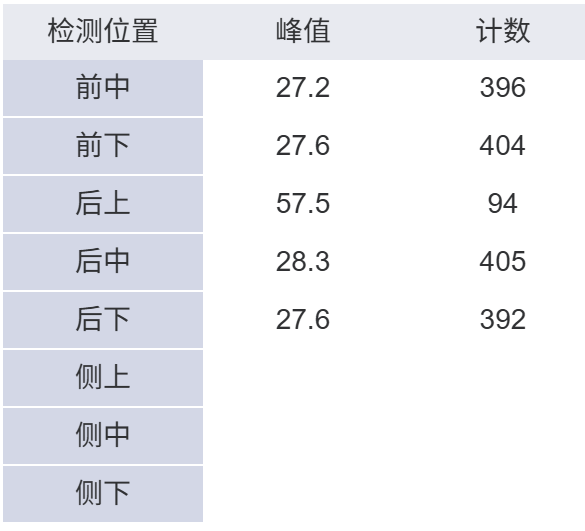

不同检测位置的脉冲计数

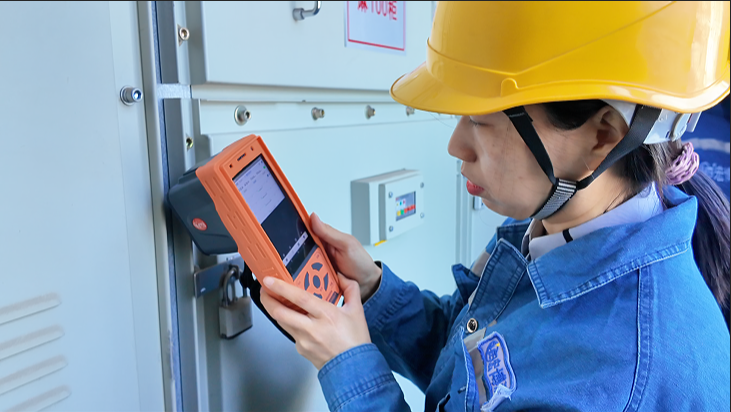

宏博技术人员正在使用HB-P19多合一巡检仪检测开关柜

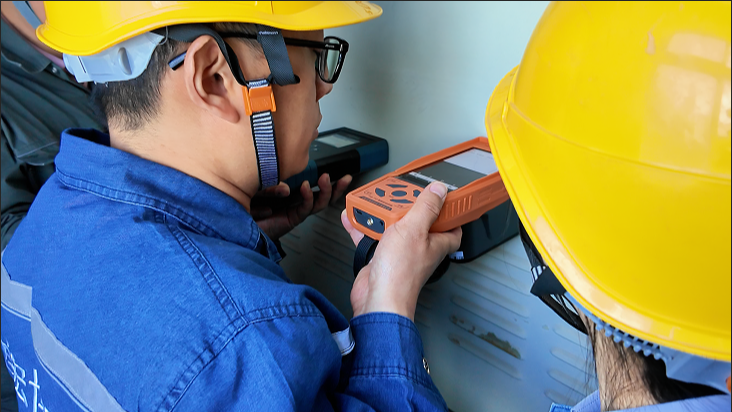

宏博技术人员正在使用HB-T50综合巡检仪检测开关柜

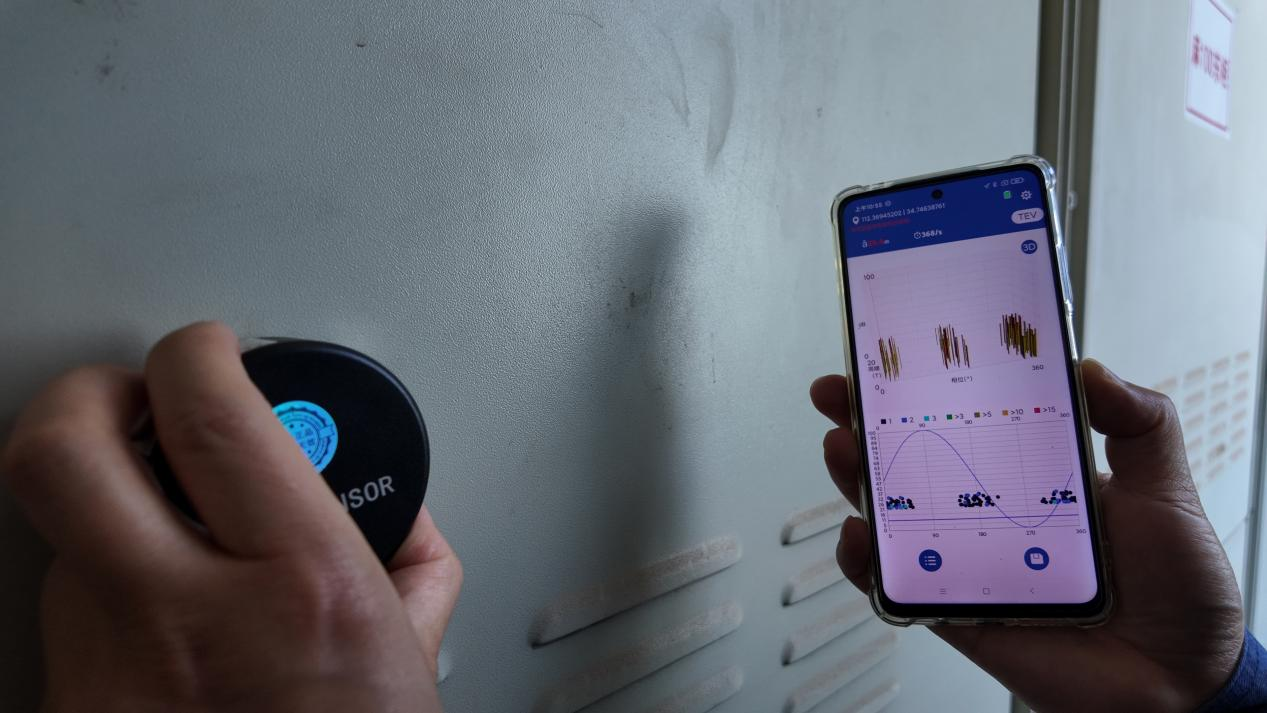

宏博团队使用HB-T50综合巡检仪找到问题源头

空间信号干扰的明显相位特征图

鉴于环境中信号干扰特征明显，宏博团队初步认定是高压室外的变压器、母线桥、电容器等设备存在异常，

于是采用宏博HB-T50的超声波功能对高压室外的设备进行扫描，未发现明显的放电特征信号。

最后对高压室内的母线桥进行扫描，在其中一台主变母线桥下方听到明显的放电特征声音，幅值达28dB，为严重缺陷。

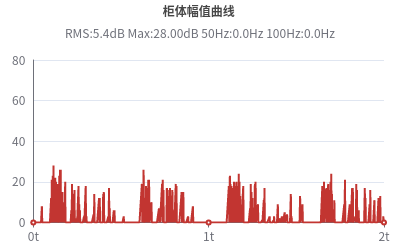

母线桥的幅值曲线

最终确定该开关柜母线桥为异常放电源头

总   结

综合各种检测结果分析，放电源确实为该主变的母线桥，放电幅值达28dB，为严重缺陷。放电原因可能为内部压接面异常、

绝缘子异常等引起。于是，宏博团队建议客户加强对此处的关注，借助停电检修的机会对此处异常进行修复，

同时借助停电的机会对所有柜子做电晕试验，对局部放电情况进行一次全面的摸排。

业精于勤，事成于细。洛阳之行看似事小，但通过这件事，可以看到宏博高层之重视程度、团队反应之快速急切、

检测工作之认真细致，不仅足以证明其专业程度，也从侧面揭示了宏博测控的成功之道！
